Chemie-Tauchpumpen aus Kunststoff
Robust und zuverlässig seit 1985.

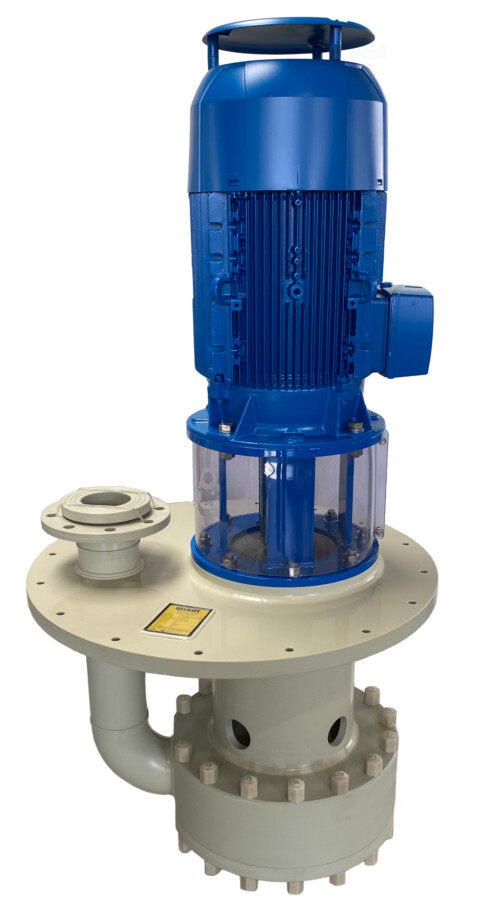

Quadt Chemie-Tauchpumpen aus der Baureihe TP werden zur Förderung von aggressiven und niederviskosen Flüssigkeiten eingesetzt. Darunter fallen Säure, Lauge, Lösungsmittel, Waschflüssigkeit, Absorbens, Seewasser, chemisch belastete Abwasser und vieles mehr.
Jede Chemie Tauchpumpe von Quadt ist trockenlaufsicher und äußerst unempfindlich gegenüber feststoffhaltigen Flüssigkeiten. Sie wird als Förderpumpe, Umwälzpumpe, Filterpumpe oder Entleerungspumpe eingesetzt. Durch Ihre hohe chemische Beständigkeit wird sie überall dort eingesetzt, wo bei anderen herkömmlichen Werkstoffen wie z.B. Edelstahl durch die hohe korrosive Beanspruchung eine zu geringe Lebensdauer zu erwarten ist.
Ein besonderer Vorteil unserer Tauchkreiselpumpe liegt in der langen Lebensdauer und geringem sowie einfachem Wartungsaufwand, der zu geringen Betriebskosten bei einer gleichzeitig hohen Effizienz führt.
Heavy-Duty-Ausführung für rauhe Einsatzbedingungen ist bei unserer Eintauchpumpe Standard.
Service / Erweitertes Pumpen-Programm der KT Kunststofftechnik Troisdorf
Wir haben außerdem seit 1996 das komplette Tauchpumpen Programm von der ehemaligen Firma KT Kunststofftechnik GmbH Troisdorf übernommen und erweitert. Des weiteren verfügen wir über technische Unterlagen von ehemaligen Chemie-Normpumpen der Baureihe HNP sowie Chemie-Blockpumpen der Baureihe BP und können hierzu soweit möglich Teile und Service anbieten.
Abweichend zu dem hier vorgestellten Standard Programm sind größtenteils Sonderausführungen möglich. Dies betrifft z.B. die Ausführung des Einbauflanschs, Druckstutzen-Ausführung, Saugstutzen-Ausführung und Verlängerung der Tauchtiefe sowie Sondermotoren und andere Sonderwünsche.
Ebenfalls ist Zubehör wie z.B. Filter-Saugkörbe etc. erhältlich. Nehmen Sie Kontakt mit uns auf, wir beraten Sie gerne.
Technische Daten
Quadt Chemie-Tauchpumpen aus Kunststoff der Baureihe TP sind robuste, trockenlaufsichere einstufige Eintauchpumpen bzw. Kreiselpumpen für den vertikalen Betrieb. Sie sind vorgesehen zum Einbau in Behältern, offenen Becken, Gaswäschern, Galvanik-Anlagen, Pumpensumpf-Anlagen, Hebeanlagen (mit Saugrohrverlängerung möglich) und weitere Sonderanwendungen.
Werkstoffe
Alle mit dem Fördermedium in Berührung kommenden Teile werden aus hochwertigen thermoplastischen Kunststoffen hergestellt. Serienmäßig werden die Pumpen aus Polypropylen (PP) gefertigt. Gehäuseschrauben sind in Polyvinylidenfluorid (PVDF) ausgeführt. Die maximale Betriebstemperatur beträgt +80°C. Als Dichtungswerkstoff kommt wahlweise FPM oder EPDM zum Einsatz. Somit ist die Beständigkeit gegen viele aggressive Medien gegeben. Außenliegende obere Schraubverbindungen in Edelstahl A2-70. Sonderausführungen möglich.

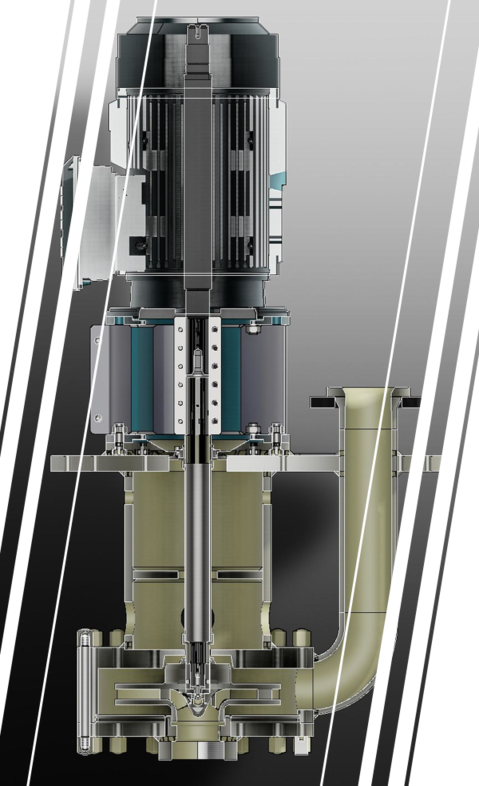

Konstruktionsmerkmale
- Trockenlauffähig, da keine Dichtungs- oder Gleitlagerelemente im Flüssigkeitsbereich (Cantilever-Ausführung)
- Abdichtung der Welle gegen aggressive Dämpfe durch wartungsfreie Lippendichtung , V-Ring Dichtung laufend gegen statischen Gegenring aus hochwertiger imprägnierter Kunstkohle (serienmäßig) oder auch wahlweise in Edelstahl-Ausführung wie z.B. 1.4571, Hastelloy C4, Titan. Druckloser Behälter wird vorausgesetzt, Unterdruck bis zu bestimmter Höhe nach Rücksprache zulässig (z.B. bei Gaswäscher-Anwendung)
- Laufräder mit innerer Stahlnabe serienmäßig als geschlossene Radialräder in Spritzgussausführung
- Massives Gehäuse aus Vollmaterial gefertigt, bietet ausreichend Reserven gegen abrassive Medien
- Für den Antrieb sind keine Sondermotoren erforderlich
- Geringer Wartungsaufwand, eigene Instandhaltung möglich
- Innen- und Außeneinsatz möglich (bei Anfrage angeben)
Leistungsbereich
Quadt Chemie-Tauchpumpen werden in verschiedenen Baugrößen mit unterschiedlichen Laufraddurchmessern und Motorleistungen für folgenden Leistungsbereich gebaut:
- Förderstrom bis 280 m³/h
- Förderhöhe bis 32 mWS
- Drehzahl der Pumpen beträgt verschleißarme 1450 min-1 (50 Hz) bzw. 1740 min-1 (60 Hz) - Ausnahme bei Type TP 32-125 und TP 50-160, 2900 min-1 (nur 50 Hz)
- Motorleistungen von 1,1 bis 34,5 kW
Nahezu alle Marktüblichen Elektromotoren einsetzbar
Quadt Chemie-Tauchpumpen werden mit Normmotoren der Bauform IM V1 bzw. IM B5 ausgerüstet. Daher ist auch der Anbau von beigestellten Motoren oder kundenspezifischen Motoren kein Problem. Zusatzausstattungen wie Sonderspannungen, besondere Schutzklassen, Regenschutzdächer, Begleitheizungen u.ä. sind lieferbar.
